Maatwerkverpakking voor elektronica: veilig en efficiënt

Maatwerkverpakking voor elektronische componenten en gadgets moet twee doelen combineren: het product beschermen tegen fysieke schade én het risico op elektrostatische ontlading beperken. De juiste oplossing hangt niet alleen af van de afmetingen, maar ook van de ESD-gevoeligheid, kwetsbare aansluitingen, presentatie-eisen, assemblageproces en manier van uitleveren.

Voor een losse printplaat is een andere verpakking nodig dan voor een consumentengadget met accessoires. Begin daarom niet bij het uiterlijk van de doos, maar bij een verpakkingsspecificatie: wat zit er in de verpakking, welke risico’s zijn er en welke informatie moet op de verpakking staan? Daarna kunt u materiaal, inlay, sluiting, bedrukking en aantallen onderbouwd kiezen.

Verpakking voor elektronische componenten

Elektronische componenten vragen om een verpakking die past bij zowel het product als de handling. Kleine onderdelen zoals connectors, sensoren, kabels en printplaten hebben vaak bescherming nodig tegen druk, wrijving, stof en verwisseling. Bij grotere gadgets spelen ook merkpresentatie, gebruiksgemak en de plaatsing van accessoires mee.

Een goede verpakking is dus meer dan een kartonnen doos om een product heen. Zij bestaat meestal uit verschillende lagen:

Primaire verpakking: de directe verpakking rond het component, zoals een ESD-zak, tray, blister of beschermhoes.
Interne fixatie: een inlay, tussenschot, foam of gevouwen kartonnen constructie die beweging beperkt.
Buitenverpakking: de bedrukte doos of omdoos die bescherming, productinformatie en presentatie biedt.
Identificatie: labels, barcode-informatie, revisiegegevens of waarschuwingen voor ontvangst, montage en voorraadbeheer.

Kies het doosmodel vanuit het product

De vorm van de doos beïnvloedt hoe goed de inhoud op zijn plaats blijft en hoe de verpakking wordt geopend. Veelgebruikte opties voor elektronica zijn:

Verpakkingsvorm	Geschikt voor	Aandachtspunt
Vouwdoos	Kleine gadgets, kabels, accessoires en retailverpakkingen	Gebruik een passende inlay als de inhoud kan schuiven
Stansdoos met insteeksluiting	Producten die zonder losse kleefsluiting verpakt worden	Controleer of de sluiting voldoende aansluit bij productgewicht en gebruik
Doos met bodem en deksel	Premium gadgets, sets en geschenkverpakkingen	Neem maatvoering en inlay al vroeg mee in het ontwerp
Sleeve om een binnenverpakking	Producten met een eenvoudige basisdoos en extra merkuitstraling	Beschermt niet zelfstandig tegen stoten
Kartonnen vakverdeling	Meerdere gelijke onderdelen of sets	Stem vakmaat af op toleranties van het product
Op maat gemaakte inlay	Kwetsbare of onregelmatig gevormde producten	Laat ruimte voor kabels, adapters en handleidingen

Voor veel toepassingen is een doos op maat met een passende inlay praktischer dan een standaardformaat. Een nauw aansluitende constructie beperkt lege ruimte en helpt voorkomen dat onderdelen tijdens normale handling tegen elkaar botsen.

Materiaalkeuze: karton is niet altijd de enige laag

Bedrukt karton is geschikt voor de buitenzijde, presentatie en structurele ondersteuning. Voor ESD-gevoelige elektronica is karton op zichzelf echter niet automatisch voldoende als directe productverpakking. Bepaal daarom per product welke laag ESD-eigenschappen nodig heeft en welke laag vooral voor mechanische bescherming dient.

Denk bij de materiaalkeuze aan deze vragen:

Is het product een gevoelig elektronisch onderdeel of een volledig afgewerkt apparaat?
Raakt de verpakking direct elektronische contacten, printplaten of open aansluitingen?
Moet de verpakking herhaaldelijk worden geopend en gesloten?
Is het product gevoelig voor krassen, drukpunten of buiging?
Moeten verschillende accessoires gescheiden blijven?
Wordt een eenvoudige transportverpakking, retailverpakking of beide gevraagd?

Een mooi bedrukte buitenverpakking kan uitstekend samengaan met technische bescherming aan de binnenzijde. Het uitgangspunt is dat elke laag een duidelijke functie heeft; onnodige materialen maken de verpakking niet automatisch beter.

Antistatische verpakking: kies de juiste ESD-functie

De term “antistatisch” wordt vaak gebruikt als verzamelnaam, maar antistatische, dissipatieve, geleidende en afschermende materialen vervullen niet precies dezelfde functie. Wie maatwerkverpakking voor elektronische componenten en gadgets specificeert, moet daarom niet alleen vragen om “ESD-verpakking”, maar om de gewenste beschermingsfunctie.

In hoofdlijnen kunnen verpakkingsmaterialen verschillende eigenschappen hebben:

Antistatisch materiaal: helpt de opbouw van statische lading te verminderen.
Dissipatief materiaal: voert elektrische lading gecontroleerd af.
Geleidend materiaal: kan lading snel afvoeren; de toepassing moet zorgvuldig worden beoordeeld om ongewenst contact of kortsluiting te voorkomen.
Afschermend materiaal: is bedoeld om gevoelige inhoud te helpen beschermen tegen elektrostatische invloeden van buitenaf.

Welke optie passend is, hangt af van het onderdeel, de gevoeligheid, de interne verpakkingsopbouw en uw eigen ESD-procedure. Een zak of foam met een bepaalde kleur is geen betrouwbare specificatie op zichzelf. De kleur zegt niet zonder meer welke elektrische eigenschappen het materiaal heeft.

Wanneer is een ESD-zak nodig?

Een ESD-zak kan passend zijn voor losse printplaten, modules, chips of andere onderdelen waarvan elektronische delen direct bereikbaar zijn. De zak wordt dan vaak gecombineerd met een doos en interne fixatie. De zak beschermt niet automatisch tegen knikken, druk of stoten; die mechanische bescherming moet apart worden ontworpen.

Let onder meer op:

de netto afmetingen van het onderdeel;
uitstekende pinnen, connectoren of antennes;
ruimte voor een label zonder relevante informatie te bedekken;
de gewenste sluiting, bijvoorbeeld hersluitbaar of permanent;
de vraag of het product eerst in een tray, foam of beschermlaag moet;
de manier waarop medewerkers het onderdeel veilig kunnen uitnemen.

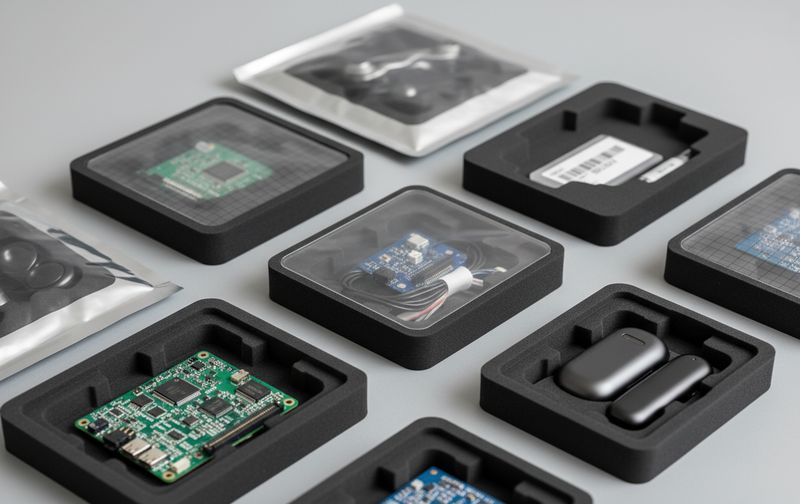

Foam, tray of kartonnen inlay?

Foam en trays kunnen onderdelen op positie houden, maar ook hier moet de ESD-eigenschap worden gecontroleerd wanneer zij direct met gevoelige elektronica in contact komen. Een gewone kartonnen inlay kan geschikt zijn voor een reeds beschermde gadget, maar is niet zonder verificatie een vervanger voor een ESD-veilige primaire verpakking.

Specificeer bij een aanvraag daarom altijd:

welk product direct contact maakt met de inlay;
of contacten of printbanen blootliggen;
of de inlay alleen fixeert of ook ESD-bescherming moet leveren;
of het product in een zak, tray of hoes wordt geplaatst vóór het in de doos gaat;
welke interne ESD-eisen binnen uw organisatie gelden.

Als uw product of klant een specifieke normreeks of testmethode voorschrijft, zoals uit de IEC 61340-reeks, leg die eis schriftelijk vast en controleer of materiaal, uitvoering en documentatie daarbij passen. De verpakking moet worden beoordeeld binnen het volledige ESD-proces, niet alleen op basis van een algemene productomschrijving.

Veelgemaakte ESD-fouten

De volgende keuzes leiden regelmatig tot onduidelijkheid of onvoldoende bescherming:

alleen “antistatisch” vermelden zonder gewenste materiaalfunctie;
een ESD-zak gebruiken zonder interne bescherming tegen buiging of druk;
geen onderscheid maken tussen open printplaten en afgewerkte apparaten;
vertrouwen op materiaalkleur in plaats van op de specificatie;
niet vastleggen of labels, tape of inlays ook geschikt moeten zijn voor de toepassing;
een ESD-materiaal toepassen, maar het product vervolgens los laten bewegen in een te ruime doos.

B2B-aanvoer: maak de verpakkingsspecificatie herhaalbaar

Voor B2B-verpakkingen is herhaalbaarheid vaak minstens zo belangrijk als het eerste ontwerp. Inkoopteams, productontwikkelaars en assemblageteams hebben baat bij een duidelijke specificatie die voorkomt dat formaat, materiaal, bedrukking of interne indeling bij een vervolgorder anders wordt geïnterpreteerd.

Een bruikbare verpakkingsspecificatie bevat ten minste de volgende onderdelen:

Onderdeel	Wat u vastlegt
Product	Artikelnaam, versienummer, afmetingen, gewicht en kwetsbare zones
Verpakkingsopbouw	Primaire verpakking, inlay, doos, eventuele accessoires en volgorde van inpakken
Materiaal	Kartonsoort, afwerking en benodigde ESD-eigenschappen per verpakkingslaag
Maatvoering	Binnenmaat, buitenmaat, toleranties en ruimte voor productvariaties
Bedrukking	Logo, kleuren, pictogrammen, teksten en positie van variabele gegevens
Labels	Formaat, inhoud, locatie en gewenste leesbaarheid
Kwaliteitscontrole	Te controleren punten, zoals maatvoering, vouwlijnen, sluiting en leesbaarheid
Wijzigingsbeheer	Versie, datum en procedure voor wijzigingen in ontwerp of tekst

Stem ontwerp af op het verpakkingsproces

Een verpakking die er goed uitziet, kan in de praktijk alsnog onhandig zijn als het product moeilijk te plaatsen is of accessoires niet in de juiste volgorde kunnen worden toegevoegd. Betrek daarom de mensen die de verpakking vullen of openen bij de specificatie.

Praktische vragen zijn:

Kan het product zonder kracht in de inlay worden geplaatst?
Zijn er duidelijke oriëntatiepunten voor boven- en onderzijde?
Blijven kabels, adapters en documentatie van elkaar gescheiden?
Kan een medewerker direct zien of een set compleet is?
Is er voldoende ruimte voor variabele labels of serienummers?
Kan de verpakking netjes worden geopend zonder dat onderdelen eruit vallen?

Bij productvarianten is een modulair ontwerp vaak nuttig. Denk aan één basisdoos met wisselende inlays of een vaste doosconstructie met verschillende sleeves. Dat kan de visuele lijn consistent houden, maar controleer altijd of de gekozen basismaat nog voldoende bescherming geeft voor elke variant.

Aantallen en voorraadbeslissingen

De optimale bestelhoeveelheid is niet alleen een financiële keuze. Zij hangt ook samen met de stabiliteit van uw productontwerp, de houdbaarheid van bedrukte informatie en de kans op wijzigingen in accessoires of labels. Bij een product dat nog regelmatig verandert, is het verstandig om niet alleen naar de stuksprijs te kijken.

Beoordeel vooraf:

hoe vaak productgegevens of handleidingen wijzigen;
of het doosontwerp ruimte laat voor toekomstige varianten;
of bedrukte teksten per artikelversie verschillen;
of een neutrale basisdoos met aanvullend label praktischer is;
welke minimale en maximale aantallen intern bruikbaar zijn.

XGolden Print werkt met maatwerkdozen en drukwerkoplossingen. Bij complexe verpakkingen helpt een heldere technische briefing om de juiste opbouw, bedrukking en interne bescherming te bespreken.

Etikettering: informatie moet leesbaar én functioneel zijn

Labels en bedrukking maken een verpakking bruikbaar in productie, voorraadbeheer, verkoop en service. Voor elektronische componenten kan een label bijvoorbeeld een artikelnummer, batchinformatie, serienummer, revisie, inhoud, waarschuwing of scanbare code bevatten.

De beste oplossing is afhankelijk van de vraag of informatie vast of variabel is. Vaste informatie kan vaak direct worden bedrukt. Variabele gegevens, zoals een uniek serienummer of productiecode, worden meestal via een apart label of variabele opdruk toegevoegd.

Wat moet er op een verpakking staan?

De inhoud verschilt per product en organisatie, maar deze gegevens worden vaak overwogen:

productnaam en intern artikelnummer;
productvariant of revisienummer;
aantal stuks per verpakking;
scanbare code voor interne processen;
serienummer of batchcode wanneer traceerbaarheid nodig is;
ESD-waarschuwing waar relevant;
pictogrammen voor oriëntatie, kwetsbaarheid of openen;
korte instructie voor het veilig uitnemen van onderdelen;
merknaam, productbeeld of gebruiksinformatie voor consumentengadgets.

Controleer zelf welke productinformatie, veiligheidsinformatie en taalvereisten voor uw specifieke toepassing en afzetmarkt nodig zijn. Dit verschilt naar producttype, verkoopkanaal en doelgroep. Een verpakkingsleverancier kan het ontwerp uitvoeren, maar de eigenaar van het product moet de inhoudelijke juistheid van teksten en gegevens verifiëren.

Positionering van labels

Een goed label staat op een plek die zichtbaar is zonder de functie van de verpakking te verstoren. Vermijd plaatsen over vouwlijnen, sluitingen, vensters of zones waar het label gemakkelijk slijt. Ook moet het label de opening van de doos niet onbedoeld blokkeren.

Houd bij het ontwerp rekening met:

voldoende contrast tussen tekst en achtergrond;
ruimte rond codes voor betrouwbaar scannen;
een vlakke ondergrond zonder scherpe vouwen;
voldoende afstand tot de rand van het doosvlak;
een vaste labelpositie voor alle productvarianten;
toegang tot relevante gegevens zonder de verpakking volledig te openen.

Voor ESD-verpakkingen is het verstandig om ook te beoordelen of de gekozen etiketten, kleefstoffen en plaatsing verenigbaar zijn met de vereiste ESD-opbouw. Dit is vooral van belang als een label op een primaire beschermlaag wordt aangebracht.

Bescherming: voorkom beweging, druk en beschadiging

Fysieke bescherming begint met een passende maat. Te veel lege ruimte maakt het product gevoelig voor verschuiven; een te krappe verpakking kan druk uitoefenen op behuizingen, schermen, connectoren of knoppen. De juiste binnenmaat is daarom belangrijker dan een zware doos zonder interne fixatie.

Beschermingsrisico’s verschillen per product:

Risico	Passende ontwerpmaatregel
Krassen op behuizing of scherm	Scheid product en accessoires met een zachte of gladde tussenlaag
Buiging van printplaten	Gebruik een stevige, vormvaste interne ondersteuning
Beschadigde connectoren	Reserveer vrije ruimte rond uitstekende delen of gebruik gerichte fixatie
Losse accessoires	Werk met vakken, sleeves, zakjes of een aparte inlayzone
Schudden in de doos	Kies een nauw aansluitende inlay of een constructie die het product klemt zonder drukpunten
Verkeerd uitnemen	Voeg treklint, duimuitsparing of duidelijke opening toe

Ontwerp vanuit kwetsbare zones

Een product moet niet overal even strak worden ondersteund. Een connector, displayrand, lens, knop of antenne kan juist beschadigen wanneer een inlay daar druk op uitoefent. Markeer kwetsbare zones daarom op een eenvoudige producttekening en bepaal waar de verpakking het product wél mag ondersteunen.

Let ook op de gecombineerde inhoud. Een adapter of kabel kan bijvoorbeeld beschadiging veroorzaken als die vrij naast een gadget ligt. Een afzonderlijk vak of kartonnen scheiding is dan vaak effectiever dan extra opvulmateriaal.

Controleer de volledige verpakking als systeem

Beoordeel het eindresultaat niet alleen op de losse doos of de losse inlay. Controleer de complete volgorde:

Wordt het elektronische onderdeel eerst correct primair beschermd?
Past het product zonder spanning in de inlay?
Blijven alle accessoires op hun eigen plaats?
Sluit de doos zonder dat inhoud wordt samengedrukt?
Blijven labels en essentiële informatie zichtbaar?
Is de verpakking begrijpelijk voor degene die haar moet openen, assembleren of controleren?

Een fysiek proefmodel is waardevol, vooral bij kwetsbare producten, afwijkende vormen of meerdere accessoires. Gebruik het om pasvorm, opening, interne ruimte en visuele hiërarchie te beoordelen. Voor specifieke ESD-, kwaliteits- of compliance-eisen moet u vervolgens zelf vaststellen welke verificatie of validatie vereist is.

Veelgestelde vragen

Is een kartonnen doos voldoende voor een printplaat?

Niet automatisch. Karton kan een buitenverpakking of interne ondersteuning vormen, maar een open of ESD-gevoelige printplaat heeft mogelijk een geschikte primaire ESD-verpakking nodig. Beoordeel daarnaast bescherming tegen buiging, druk en beweging.

Wat is het verschil tussen een anti-statische en afschermende zak?

Antistatische materialen zijn bedoeld om statische ladingsopbouw te helpen beperken. Afschermende materialen hebben een andere functie: zij zijn bedoeld om de inhoud te helpen afschermen tegen elektrostatische invloeden. Welke keuze passend is, hangt af van de ESD-eisen van het product en proces.

Moet elk elektronisch product in ESD-verpakking?

Nee. De noodzaak hangt af van de gevoeligheid en toestand van het product. Een volledig afgewerkt apparaat met gesloten behuizing vraagt mogelijk om andere bescherming dan een losse printplaat of onbeschermde module. Leg de beoordeling vast per producttype.

Welke informatie is belangrijk voor een offerte voor maatwerkverpakking?

Lever productafmetingen, gewicht, foto’s of tekeningen, aantallen, gewenste doosvorm, bedrukking, accessoires, benodigde labels en eventuele ESD-eisen aan. Benoem ook kwetsbare productzones en de gewenste verpakkingsvolgorde.

Kan één verpakking voor meerdere gadgetvarianten werken?

Dat kan, mits de maatvoering en interne fixatie voor iedere variant geschikt blijven. Een basisdoos met variantafhankelijke inlay, sleeve of label kan uitkomst bieden. Controleer altijd of geen variant te veel beweegt of onder druk komt te staan.

Begin met een producttekening, een lijst van accessoires en een overzicht van ESD- en labelvereisten. Daarmee kunt u een verpakking op maat vergelijken op bescherming, uitvoerbaarheid en presentatie in plaats van alleen op doosformaat of uitstraling.
